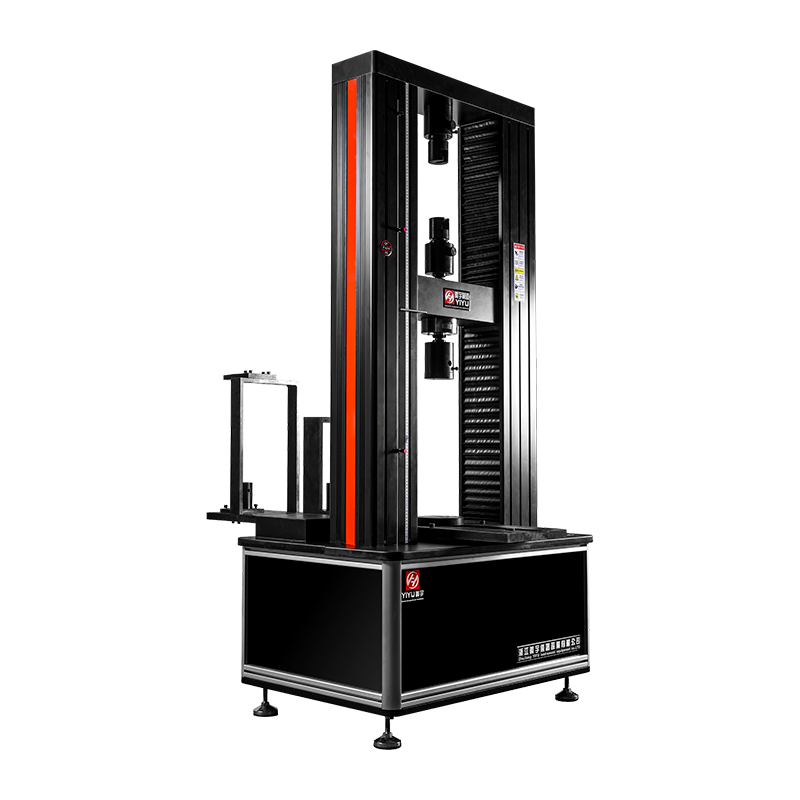

WDW-200G Çelik Boru İskele Bağlantı Elemanları için Mekanik Performans Test Cihazı

Özellik

Çelik boru iskele bağlantı elemanlarının mekanik özellik testleri için uzmanlaşmıştır; yüksek mukavemetli sütun desteği, yüksek hassasiyetli bilyalı vidalı tahrik; çok sütunlu kılavuz, kendinden yağlamalı yapı; 14 set fikstür (3 kategori için 17 test öğesini destekler: çelik boru iskele bağlantı elemanları, soket tipi disk bağlantı elemanı çelik boru destek bileşenleri, çanak-toka tipi çelik boru iskele bileşenleri); ISO ve CE sertifikalı.

Avantaj

Uzun süreli çalışma için yüksek sertlik ve kararlı doğrusal hareket; geliştirilmiş yanal sağlamlık ve bakım gerektirmeyen tasarım; geniş test kapsamı (3 bileşen kategorisi için 17 madde); uluslararası kalite standartlarına uygundur.

Fayda

Tutarlı, güvenilir uzun vadeli test sonuçları sağlar; bakım işçiliği ve maliyetlerinden tasarruf sağlar; birden fazla özel test makinesine olan ihtiyacı ortadan kaldırarak ekipman yatırımını azaltır; Güvenilir test raporlarını ve pazar erişimini destekleyerek küresel kalite gerekliliklerine uyum sağlar.

Kanıt

1. Sertifikalar: ISO ve CE sertifikaları (küresel kalite ve güvenlik normlarına uygunluğu kanıtlayan);2. Yapısal güvenilirlik: Yüksek mukavemetli kolonların ve yüksek hassasiyetli vidalı millerin performans testi kayıtları;3. Fikstür kapasitesi: 3 bileşen kategorisi için 17 test öğesini listeleyen teknik belgeler;4. Bakıma dayanıklı: Kendinden yağlamalı yapının bakım gerektirmeyen performansının doğrulama verileri;5. Endüstri uygulaması: İskele bağlantı elemanı imalatı ve kalite kontrol kurumlarında örnek olay çalışmaları.

Proje/Gösterge/Model

WDW-200G

Büyük test gücü

200KN

Test makinesinin doğruluk seviyesi

Seviye 1

Kuvvet ölçüm aralığı

%1 -%100 FS tüm süreç boyunca bölmelere bölünmez

Test kuvveti göstergesinin bağıl hatası

±%1 veya daha az

Çözünürlüğü zorla

Maksimum test kuvvetinin 1/±300000'i, tüm proses çözünürlüğü değişmeden kalır

Deformasyon ölçüm aralığı

%0,5-%100FS

Deformasyon göstergesinin bağıl hatası

Belirtilen değerin ±%1'i dahilinde

Deformasyon çözünürlüğü

Maksimum deformasyon 1/±300000

Yer değiştirme gösterge değerinin bağıl hatası

Belirtilen değerin %1'i dahilinde

Yer değiştirme çözünürlüğü

0,05μm

Kuvvet kontrol oranı ayar aralığı

%0,05-10FS/S

Kuvvet kontrol oranının bağıl hatası

Ayarlanan değerin ± %1'i dahilinde

Deformasyon oranı ayar aralığı

%0,05—10FS/S

Deformasyon kontrol oranının bağıl hatası

Ayarlanan değerin ± %1'i dahilinde

Işın hızı ayar aralığı

0,01-350 mm/dak

Etkili germe alanı (kelepçeler olmadan)

800 mm

Etkili test genişliği

430mm

Ana motorun boyutları (uzunluk×genişlik×yükseklik)

1000×1500×2000mm

Site Doluluğu (Uzunluk × Genişlik × Yükseklik)

1000×2550×2000mm

Güç kaynağı

AC220V±10PHz,1.5KW

Ana ünitenin ağırlığı

Yaklaşık. 1500kg
